产品中心 你的位置:首页|国四高空作业车|JDF5050JGKDFA4型东风14-16米高空作业车
底盘型号:DFA1070DJ35D6   查看次数:3232   >>查看相关产品价格
JDF5050JGKDFA4型东风14-16米高空作业车:
JDF5050JGKDFA4型东风14-16米高空作业车,采用东风小多利卡或者东风锐铃底盘,东风小多利卡配常柴95马力发动机,气刹,东风锐铃配东风轻型(五十铃技术)102马力发动机油刹,3.3米轴距,193变截面车架,2吨前桥,4吨后桥,7.00钢丝胎,双排驾驶室,12伏电池,无空调,有动力转向,液压制动.最大作业高度 14-16米 最大工作半径 6.3-7米。东风14-16米高空作业车购车咨询:15272886111  15972776605。

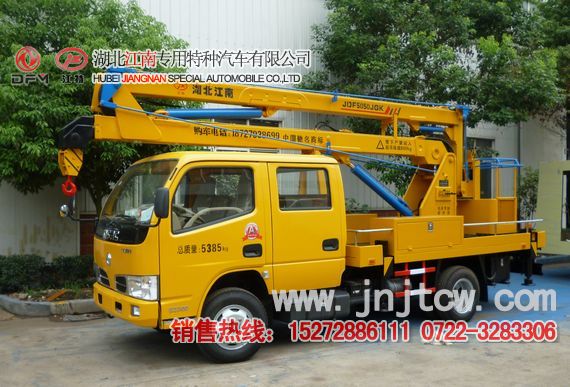

JDF5050JGKDFA4型东风14-16米高空作业车
JDF5050JGKDFA4东风14-16米高空作业车  主要技术参数
产品名称: 高空作业车 外型尺寸: 6780×1990×3150(mm)
底盘型号: DFA1070DJ35D6 货厢尺寸: ××(mm)
总质量: 5495(Kg) 接近/离去角: 19/13(°)
额定质量: (Kg) 前悬后悬: 1032/2048(mm)
整备质量: 5170(Kg) 最高车速: 95(km/h)
发动机 发动机生产企业 排量(ml) 功率(kw)
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
CY4T75-CE4
4DW93-84E4
YN27CRD1
常柴股份有限公司
江苏四达动力机械集团有限公司
昆明云内动力股份有限公司
东风朝阳柴油机有限责任公司
广西玉柴机器股份有限公司
东风轻型发动机有限公司
常柴股份有限公司
东风朝阳朝柴动力有限公司
一汽解放汽车有限公司无锡柴油机厂
昆明云内动力股份有限公司
2834
2545
3298
3856
2982
2771
1995
3707
2540
2672
70
75
75
73
66
75
60
75
64
70
排放标准: GB3847-2005,GB17691-2005国Ⅳ
轴数: 2 前轮距: 1506,1404,1441/1466,1458,1500(mm)
轴距: 3300 后轮距: 1466,1458,1500(mm)
轮胎数: 6 轮胎规格: 7.00-16 14PR,7.00R16 14PR
燃料种类: 柴油 弹簧片数: 8/9+5,6/8+4,6/6+5
轴荷: 2200/3295 驾驶室乘人数: 2+3
整车备注: 随底盘选装驾驶室;前伸400mm;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置连接方式:焊接;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):30×180(mm),离地高度:480mm.
多方位图:
专用性能:

东风14-16米高空作业车(国四)

上户吨位:
东风14-16米高空作业车特色说明:
1.东风14-16米高空作业车最大作业高度14-16米,工作半径6.3-7米,公告批次251批,免征公告2014年第一册第35页
2.伸缩式起重臂带1吨吊钩,起重高度大限位功能,危险工况报警,安全性能卓越
3.支腿跨距大,稳定性好,可同时或单独操作,
4.三节折叠臂,作业范围大,工作斗载荷大(200KG)设有应急动力源,转台、工作斗两处均可操作。
5.具有互锁功能,安全可靠外形结构紧凑,体积小,自重轻,机动性好

免征公告:

JDF5050JGKDFA4高空作业车免征公告

车辆名称 车辆类型 生产厂家 备注
高空作业车 高空作业车 第36册第34页
需要更多资料及产品图片请直接与我公司联系,我们会为您提供最好的服务!


JDF5050JGKDFA4型东风14-16米高空作业车(国四)

上户吨位:
东风14-16米高空作业车特色说明:
1.东风14-16米高空作业车最大作业高度14-16米,工作半径6.3-7米,公告批次251批,免征公告2014年第一册第35页
2.伸缩式起重臂带1吨吊钩,起重高度大限位功能,危险工况报警,安全性能卓越
3.支腿跨距大,稳定性好,可同时或单独操作,
4.三节折叠臂,作业范围大,工作斗载荷大(200KG)设有应急动力源,转台、工作斗两处均可操作。
5.具有互锁功能,安全可靠外形结构紧凑,体积小,自重轻,机动性好

JDF5050JGKDFA4型东风14-16米高空作业车技术参数

底盘参数

东风14-16米高空作业车采用东风小多利卡或者东风锐铃底盘,东风小多利卡配常柴95马力发动机,气刹,东风锐铃配东风轻型(五十铃技术)102马力发动机油刹,3.3米轴距,193变截面车架,2吨前桥,4吨后桥,7.00钢丝胎,双排驾驶室,12伏电池,无空调,有动力转向,液压制动.

上装参数

最大作业高度

14-16

最大工作半径

6.3-7

额定平台栽荷

200Kg(工作斗承载)

回转角度

360度连续旋转,液压油管不扭结

吊钩

1吨吊钩(吊钩伸缩1米)

操作方式

上下电控操作,带点火熄火装置,手油门,转台、工作斗两处均可操作。







臂架

◆ 三节折臂式臂架,采用高强度低合金钢板制作而成,对受力集中处均做过强处理

◆ 下臂变幅范围0~70度,上臂变幅范围0~70度,小臂变幅范围0~90度,结构紧凑,机动性好,作业范围大。

◆14米高空作业车最大作业半径:6.3米,最大作业半径时的作业高度8米;最大作业高度:14米,最大作业高度时的作业半径:2米。

◆16米高空作业车最大作业半径:7米,最大作业半径时的作业高度9米;最大作业高度:16米,最大作业高度时的作业半径:2米。





支腿

◆ H型支腿,前后支腿均可外伸,纵向跨距3.3米,横向跨距3.38米。四支腿水平及垂直伸缩均可单独运动也可以联动,适应能力强,跨距大,稳定性好。

◆支腿阀设有上车操作和下车操作转换控制,实现上下车互锁。

◆支腿阀配有油压表,可时刻显示系统液压压力

◆支腿爆闪灯,用于作业时支腿示廊,发出光报警信号。



工作斗

◆工作斗额定载荷限载200kg,工作平台底板采用防滑钢板,工作斗后置,方便人员进出,降低整车重心,工作斗电控操作节省工作斗使用空间。

◆外置拉杆强制调平,拉杆长度可调节。



液压系统

◆液压系统配有进口油过滤器,保证液压油品质,额定工作压力16Mpa,压力随负载自动调节,,系统设过载保护阀,油压超过定值,自动卸载。

◆液压油箱配有液温一体表,可时刻检测液压油油量及油温。



安全配置

◆ 臂架油缸带双向平衡阀锁止功能,支腿油缸带双向液压锁,防止臂架/支腿自动沉降,液压系统实现上下车互锁,过载保护,油缸安全自锁。

◆工作斗配置紧急应急点火,熄火装置(用于定点维修时熄火发动机,节约能源)。

选   装

带电液比例调速阀的电子控制系统:臂架动作电磁阀控制,实现各个动作的无极调整,选配无线遥控操作。吊篮工作照明灯,洗手水箱,支腿爆闪灯

◆ 生产周期:现货供应

◆ 免费售后:车辆正常行驶一年或三万公里

◆ 价格:请来电咨询(杨新华)15272886111  15972776605

JDF5050JGKDFA4型东风14-16米高空作业车网址:http://www.jnjtcw.com/viewprod800.html
