| JDF5041JGK12DFA4型东风单排12米高空作业车 主要技术参数 |
| 产品名称： |
高空作业车 |
外型尺寸： |
5995×1960×2980(mm) |
| 底盘型号： |
DFA1041SJ30D4 |
货厢尺寸： |
××(mm) |
| 总质量： |
4495(Kg) |
接近/离去角： |
26/17(°) |
| 额定质量： |
(Kg) |
前悬后悬： |
1240/1540(mm) |
| 整备质量： |
4365(Kg) |
最高车速： |
95(km/h) |
| 发动机 |
发动机生产企业 |
排量(ml) |
功率(kw) |
4F20BTCI
SD4AW504U |
常柴股份有限公司
江苏四达动力机械集团有限公司 |
1995
2270 |
50
50 |
| 排放标准： |
GB3847-2005,GB17691-2005国Ⅳ |
| 轴数： |
2 |
前轮距： |
1412,1445/1396,1458(mm) |
| 轴距： |
2800 |
后轮距： |
1396,1458(mm) |
| 轮胎数： |
6 |
轮胎规格： |
6.50-15 8PR,6.50R15 8PR,6.50-16 10PR,6.50R16 10PR |
| 燃料种类： |
柴油 |
弹簧片数： |
5/7+3,8/6+4 |
| 轴荷： |
1795/2700 |
驾驶室乘人数： |
2 |
| 整车备注： |
前伸415mm;随底盘选装驾驶室;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:470mm. |
| 多方位图： |
 |
| 专用性能： |
|
| 免征公告： |
JDF5041JGK12DFA4高空作业车免征公告
| 车辆名称 |
车辆类型 |
生产厂家 |
备注 |
| 高空作业车 |
高空作业车 |
|
第45册第23页 | |
| 需要更多资料及产品图片请直接与我公司联系，我们会为您提供最好的服务! |

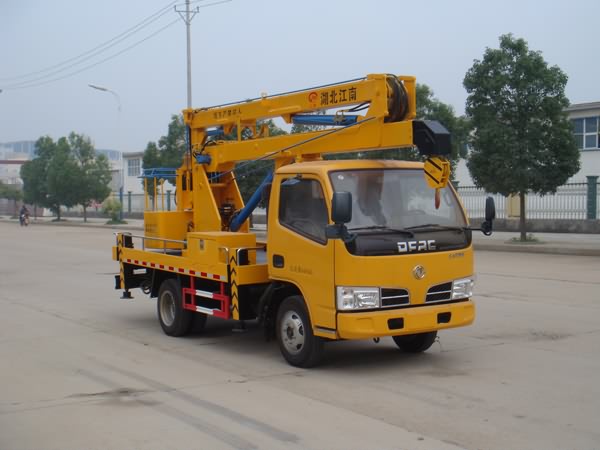

JDF5041JGK12DFA4型东风单排12米高空作业车技术参数
|
底盘参数 |
|

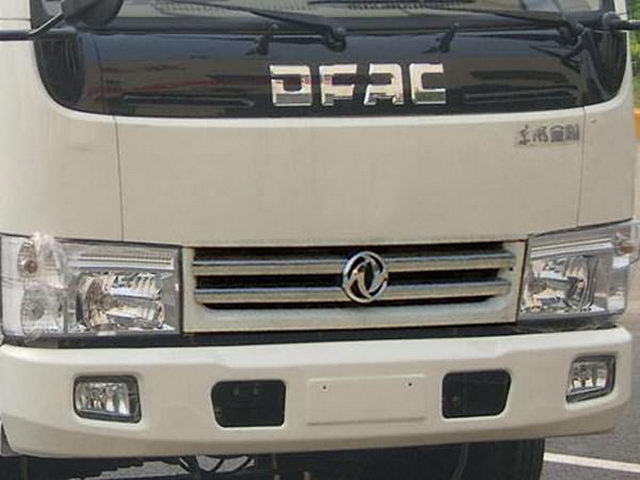

东风12米高空作业车采用东风小多利卡，单排驾驶室,东风小多利卡配常柴95马力发动机，气刹，2.8米轴距，193变截面车架，2吨前桥，4吨后桥，7.00钢丝胎，双排驾驶室，12伏电池，无空调，有动力转向，液压制动. |
|
上装参数 |
|
最大作业高度 |
12米 |
最大工作半径 |
5米 |
|
额定平台栽荷 |
200Kg(工作斗承载) |
回转角度 |
360度连续旋转,液压油管不扭结 |
|
吊钩 |
1吨吊钩(吊钩伸缩1米) |
操作方式 |
上下电控操作,带点火熄火装置,手油门,转台、工作斗两处均可操作。 |
|
臂架 |
◆三节折臂式臂架，采用高强度低合金钢板制作而成，对受力集中处均做过强处理，变幅范围0～70度，上臂变幅范围0～70度，小臂变幅范围0～90度，结构紧凑，机动性好，作业范围大。
◆最大作业半径：5米，最大作业半径时的作业高度7.5米；最大作业高度：12米，最大作业高度时的作业半径：1.8米。 |
|
支腿 |
◆H型支腿，前后支腿均可外伸，纵向跨距2.66米，横向跨距3.1米。四支腿水平及垂直伸缩均可单独运动也可以联动，适应能力强，跨距大，稳定性好。
◆支腿阀设有上车操作和下车操作转换控制手柄，实现上下车互锁。
◆支腿阀配有油压表，可时刻显示系统液压压力，支腿爆闪灯，用于作业时支腿示廊，发出光报警信号。 |
|
工作斗 |
◆工作斗额定载荷限载200kg，工作平台底板采用防滑钢板，工作斗后置，方便人员进出，降低整车重心。
◆拉杆长度可调节，外置拉杆强制调平。工作斗电控操作节省工作斗使用空间。 |
|
液压系统 |
◆额定工作压力16Mpa，压力随负载自动调节，液压油箱配有液温一体表，可时刻检测液压油油量及油温，系统设过载保护阀，油压超过定值，自动卸载。
◆液压系统配有进口油过滤器，保证液压油品质。 |
|
安全配置 |
◆臂架油缸带双向平衡阀锁止功能，支腿油缸带双向液压锁，防止臂架/支腿自动沉降，液压系统实现上下车互锁，过载保护，油缸安全自锁。
◆工作斗配置紧急应急点火，熄火装置（用于定点维修时熄火发动机，节约能源）。 |
|
选 装 |
◆带电液比例调速阀的电子控制系统：臂架动作电磁阀控制，实现各个动作的无极调整，选配无线遥控操作。 |
◆ 生产周期：现货供应
◆ 免费售后：车辆正常行驶一年或三万公里
◆ 价格：请来电咨询（杨新华）15272886111 15972776605
