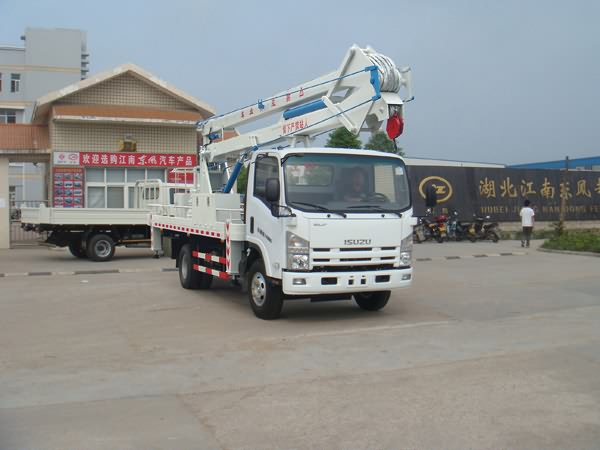

| 庆铃五十铃单排座18米高空作业车 JDF5070JGKQ4高空作业车 主要技术参数 |
| 产品名称： |
高空作业车 |
外型尺寸： |
8315×2320×3500(mm) |
| 底盘型号： |
QL10909KARY |
货厢尺寸： |
××(mm) |
| 总质量： |
7450(Kg) |
接近/离去角： |
21/11(°) |
| 额定质量： |
(Kg) |
前悬后悬： |
1110/2450(mm) |
| 整备质量： |
7255(Kg) |
最高车速： |
95(km/h) |
| 发动机 |
发动机生产企业 |
排量(ml) |
功率(kw) |
| 4HK1-TCG40 |
庆铃五十铃(重庆)发动机有限公司 |
5193 |
139 |
| 排放标准： |
GB17691-2005(国Ⅳ),GB3847-2005 |
| 轴数： |
2 |
前轮距： |
1680/1650(mm) |
| 轴距： |
3815 |
后轮距： |
1650(mm) |
| 轮胎数： |
6 |
轮胎规格： |
8.25-16-14PR,8.25R16-14PR |
| 燃料种类： |
柴油 |
弹簧片数： |
8/10+6 |
| 轴荷： |
2500/4950 |
驾驶室乘人数： |
3 |
| 整车备注： |
前伸:810mm;后伸:130mm;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×100(mm),后下部防护装置离地高度:470mm. |
| 多方位图： |
|
| 专用性能： |
|
| 免征公告： |
JDF5070JGKQ4高空作业车免征公告
| 车辆名称 |
车辆类型 |
生产厂家 |
备注 |
| 高空作业车 |
|
|
第29册第16页 | |
| 需要更多资料及产品图片请直接与我公司联系，我们会为您提供最好的服务! |
庆铃五十铃单排座18米高空作业车底盘参数
五十铃700P 级别国四底盘，匹配190马力国四五十铃发动机，五十铃MLD六档变速箱，空调，方向助力，前桥4吨，后桥7吨，标配825-16轮胎。
上装参数
最大作业高度 18米 最大工作半径 7.5米
额定平台栽荷 200Kg(工作斗承载) 回转角度 360度连续旋转,液压油管不扭结
吊钩 1吨吊钩(吊钩伸缩1米) 操作方式 上下电控操作,带点火熄火装置,手油门,转台、工作斗两处均可操作。
臂架
◆三节折臂式臂架，采用高强度钢板制作而成，下臂变幅范围0～70度，上臂变幅范围0～70度，小臂变幅范围0～90度，上臂变幅采用四连杆绞接机构，减轻运动中的冲击力，动作平稳，结构紧凑，机动性好，作业范围大。
◆最大作业半径：7.5米，最大作业半径时的作业高度10.4米；最大作业高度：18米，最大作业高度时的作业半径：1.6米。
支腿
◆H型支腿，前后支腿均可外伸，纵向跨距4.8米，横向跨距3.8米。
◆四支腿水平及垂直伸缩均可单独运动也可以联动，适应能力强，跨距大，稳定性好。
◆支腿阀设有上车操作和下车操作转换控制手柄，实现上下车互锁。支腿阀配有油压表，可时刻显示系统液压压力
◆支腿爆闪灯，用于作业时支腿示廊，发出光报警信号。
工作斗
◆工作斗额定载荷限载200kg，工作平台底板采用防滑钢板，工作斗后置，方便人员进出，降低整车重心。工作斗电控操作节省工作斗使用空间。
◆拉杆长度可调节，外置拉杆强制调平。
液压系统
◆液压系统配有进口油过滤器，保证液压油品质，额定工作压力16Mpa，压力随负载自动调节，，系统设过载保护阀，油压超过定值，自动卸载。
◆液压油箱配有液温一体表，可时刻检测液压油油量及油温
安全配置
◆臂架油缸带双向平衡阀锁止功能，支腿油缸带双向液压锁，防止臂架/支腿自动沉降，液压系统实现上下车互锁，过载保护，油缸安全自锁。
◆工作斗配置紧急应急点火，熄火装置（用于定点维修时熄火发动机，节约能源）。
选 装 带电液比例调速阀的电子控制系统：臂架动作电磁阀控制，实现各个动作的无极调整，选配无线遥控操作。吊篮工作照明灯，洗手水箱，支腿爆闪灯
◆ 生产周期：现货供应
◆ 免费售后：车辆正常行驶一年或三万公里
