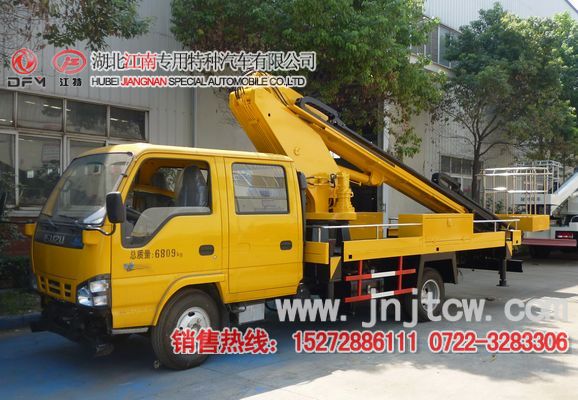

| JDF5071JGKQ4型五十铃20米伸缩臂高空作业车 主要技术参数 |
| 产品名称： |
高空作业车 |
外型尺寸： |
7950×2100×3250(mm) |
| 底盘型号： |
QL1070A1KWY |
货厢尺寸： |
××(mm) |
| 总质量： |
6810(Kg) |
接近/离去角： |
24/12(°) |
| 额定质量： |
(Kg) |
前悬后悬： |
1015/2470(mm) |
| 整备质量： |
6485(Kg) |
最高车速： |
105(km/h) |
| 发动机 |
发动机生产企业 |
排量(ml) |
功率(kw) |
| 4KH1-TCG40 |
庆铃五十铃(重庆)发动机有限公司 |
2999 |
88 |
| 排放标准： |
GB17691-2005(国Ⅳ),GB3847-2005 |
| 轴数： |
2 |
前轮距： |
1504/1425(mm) |
| 轴距： |
3815 |
后轮距： |
1425(mm) |
| 轮胎数： |
6 |
轮胎规格： |
7.00-16 14PR,7.00R16 14PR |
| 燃料种类： |
柴油 |
弹簧片数： |
8/6+5 |
| 轴荷： |
2090/4720 |
驾驶室乘人数： |
2+3 |
| 整车备注： |
随底盘选装加宽前保险杠;后伸650mm;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置连接方式:焊接;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):30×180(mm),离地高度:530mm. |
| 多方位图： |
|
| 专用性能： |
|
| 免征公告： |
JDF5071JGKQ4型五十铃20米伸缩臂高空作业车免征公告
| 车辆名称 |
车辆类型 |
生产厂家 |
备注 |
| 高空作业车 |
高空作业车 |
|
第38册第27页 | |
| 需要更多资料及产品图片请直接与我公司联系，我们会为您提供最好的服务! | JDF5071JGKQ4型五十铃20米伸缩臂高空作业车底盘配置
JDF5071JGKQ4型五十铃20米伸缩臂高空作业车采用600P级别国四底盘，匹配120马力五十铃国四发动机，配置五十铃MSB五档变速箱，冷暖空调，助力双排前桥2吨，后桥4.8吨， 7.00-16轮胎。
上装配置
最大作业高度 20米
最大工作半径 驾驶室后部区域最大作业半径11.5米
额定平台载荷 200Kg（工作斗承载）
回转角度 360度连续回转
臂架
1.臂架形式：伸缩臂式
2.采用高强度钢板制作而成，全伸缩工作臂，内置液压驱动机构，驱动力强，结构紧凑，机动性好，作业范围大，运行平稳迅捷
3.驾驶室后部区域最大作业半径：11500mm
4.最大作业高度：20000mm，最大作业高度时的作业半径2920mm
5.回转型式：360度连续回转
6.回转速度：≤2r/min，采用低速大扭矩柱塞马达接合行星齿轮减速机，配液压强力制动系统
支腿
1.形式：H型支腿 ，可单独操作也可联动，适应能力强，跨距大，稳定性好
2.纵向跨距4米，横向跨距4米,支腿跨距大，稳定性好，支腿爆闪灯，用于作业时支腿示廊，发出光报警信号
工作平台
1.工作斗后置，额定载荷限载200kg ，底板采用防滑钢板，方便人员进出，降低整车重心。
2.自动调平机构，带手动调平控制功能
3.工作平台可360度连续回转
液压系统
1.额定工作压力20Mpa，压力随负载自动调节，降低能耗
2.可时刻监视液压阀系统工作压力
3.选用进口液压阀对液压系统进行安全保护
4.设有上车操作和下车操作转换控制手柄，实现上下车互锁
5.进口液压阀调节臂架运行速度
控制系统
1.操作系统可实现100m内无线遥控和有线控制（具有优先控制权）
2.臂架动作可实现无级调速控制，微动性好，操作手柄均可自动复位：操作面板均带紧急停止按钮，可对臂架动作进行紧急停止，按钮可手动复位
3.臂架控制采用全电脑自动安全控制，实时临控工作平台工作关状态
4.配备各类传感器，对危险工况进行检测、分析、报警、并自动限制臂架运动，提高安全性能和避免误操作
5.可对发动机进行远程控制，操纵发动机启动熄火，节约燃油
安全配置
1.配有应急动力单元，可实行应急收车
2.系统设过载保护网，油压超过定值，自动卸载
◆ 生产周期：现货供应
◆ 免费售后：车辆正常行驶一年或三万公里
◆ 价格：请来电咨询（杨新华）15272886111 15972776605 |
